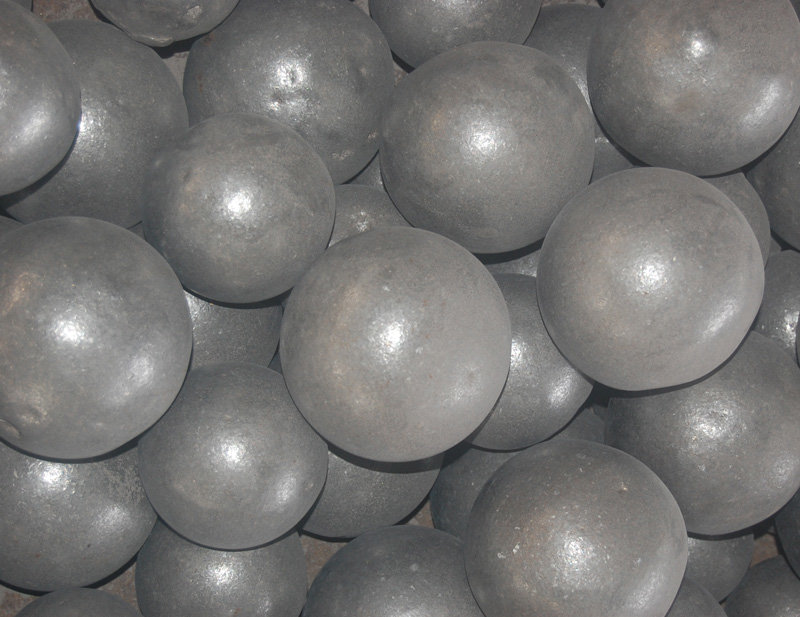

铸造钢球，顾名思义，就是通过铸造的手法生产出来的钢球，通常用于水泥厂、电厂、化工厂、石英砂厂、硅砂厂等。

铸造钢球因为铬含量的不同可以分为三个类别:包括高铬球、中铬球和低铬球。然而因为铸造钢球中铬含量的不同，所以他们的特性也不尽相同下面就每种铸造钢球单独进行说明。

1、高铬球质量指标高铬球的含铬量是大于等干百分之10.0。含碳量在百分之1.80和百分之3.20之间。根据相关标准，高铬球硬度须不小于58hrc冲击值应大于等于3.0i/cm2。若达此硬度高铬球须用高温淬火和回火处理。目前国内高铬球淬火有两种方法包括油淬火和风力淬火。如果高铬球测试硬度低于54HRC，就意味着它没有经过淬火处理。

2、中铬球质量指标中铬球规定含铬量范围从百分之3.0到百分之7.0含碳量在百分之1.80和百分之3.20之间。它的冲击值应不小于20i/cm2。相关标准要求中铬球硬度应该大于等于47hrc。为确保质量中铬球应经高温回火处理消除铸造应力。如果钢球的表面呈黑红色证明钢球经过高温回火处理了。如果钢铁球表面仍然带有金属本色，我们可以判断钢球没有经过高温回火处理。

3、低铬球质量指标一般来说，低铬球含铬量为百分之0.5到百分之2.5含碳量从百分之1.80到百分之3.20。

因此,根据相关标准，低铬球硬度应该不小于45hrc，冲击值应该不小干15i/cm2。低铬球也需要高温度回火处理来保证质量。这种处理可以消除铸造应力。如果钢球的表面呈深红色表明经过了高温回火处理。如果表面仍然呈金属本色表明钢球没经过高温回火。
