大家都知道铸造钢球与锻轧钢球的密度不一样，但究其原因是什么，知道的就不是很多了。首先，铸造钢球指的就是“铁球”，无论从传统的概念还是基本的理念，都会知道铁的密度低，而锻轧钢球钢材的密度高，通常是在7.85Kg/m³，那么，铸造钢球的密度是多少呢？要从以下几个方面说起：

1、俗称的熟铁和生铁指的是什么？

所谓的熟铁是个俗称，指的就是钢材，按化学成分来讲，就是含碳量低于2.11%（或1.40%）的铁碳合金，密度为7.85kg/m³。根据这种密度冶炼后的钢材，经过检测后，符合钢球用钢的化学范围，再锻（轧）生产获得客户所需规格的钢球，因此锻（轧）钢球的密度就是7.85Kg/m³。

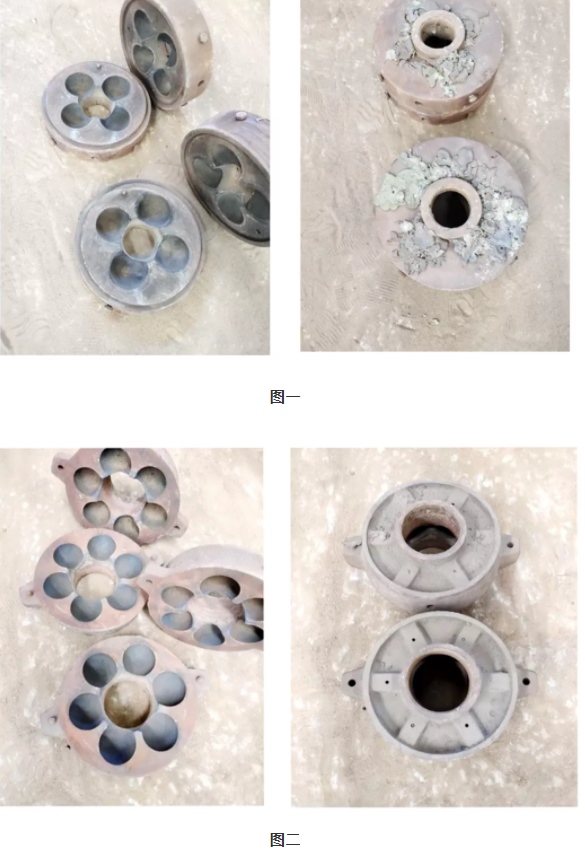

那么生铁则是含碳量大于2.11%（或1.40%）的铁碳合金，生铁件也就是铸铁件。就生铁自身来说，就算化学成分一样但生产条件不一样，密度也会有很大的差别。例如：下图都是铸造70mm的钢球浇筑模具，但图一、图二是有差别的。首先是模具的重量，就是一个实例，同样是70mm的钢球模具，图一的一副模具重量为46Kg，内有四个钢球；图二的一副模具重量为35Kg,内有六个钢球,从这一点可以分析为：图二模具钢球数量多，可以带来高产量，但自身模具重量轻，图一模具数量少、产量低，但自身模具的重量重。这就是最大的区别，也恰恰因为这一点，决定了铸造钢球的质量之根本（普高、中低铬球都可以使用，但是合金含量越高、规格越大的的产品，热处理就会出现问题，出现炸裂等现象，就是内部疏松造成的，本身模具轻，就会有浮力产生，其实这些问题从根本上讲都是密度所造成的）；还有就是用离心铸造的生铁就比用砂型铸造的生铁密度高很多，一般情况下灰口铸铁密度为：7.25Kg/m³；白口铸铁为：7.55Kg/m³；可锻铸铁为：7.3Kg/m³。

这里又出现一个新问题，什么是灰口铸铁、白口铸铁、可锻铸铁？通俗地讲，界面口呈现白凌凌的状态，就是白口生铁，这种状况体现出白口生铁的硬度高、脆性大、难加工。如果从金相上分析，就会发现可锻铸铁石墨呈团絮状，白口铸铁石墨以渗碳体形态存在，灰口铸铁中的石墨呈片状。在实际生活中，也可以拿个铁钉子划一下表面感觉一下硬度，最硬的是白口铸铁，灰口铸铁一般是最软的。还可以拿个铁锤子敲一下，声音发闷“闷声闷气”的是灰口铸铁，声音最脆“铛铛作响”的是白口铸铁。

2、从客户提供的一份专业性的资料，谈铸造钢球的密度计算。

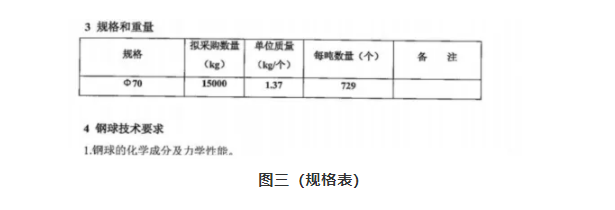

 大家看一下上面的这个表格，这是一个铸造钢球招标文件中所要求的规格和重量的叙述，我们可以从中分析出铸造钢球的密度为什么低？与锻轧钢球相比低多少？

在这里先介绍一个计算钢球的简单方法：钢球的重量=钢球直径的立方*系4.1，如：规格80mm钢球，它的重量就是0.8*0.8*0.8*4.1=2.0992Kg，其实这个过程还是按照圆的体积、重量的公式得来的，即：球的重量=V*ρ=（4π*r3/3）*ρ=（π*d3/6）*ρ=d3*4.1。那么，锻（轧）钢球直径70mm的标准重量（最简捷的计算方法是直径的立方*系数4.1）即：0.7*0.7*0.7*4.1=1.4063Kg，而图三中表述的正是铸造钢球70mm的标准重量，两者重量差为0.0363Kg。根据钢材锻轧为钢球的密度7.85Kg/m³换算后，就可以得到铸造钢球的密度为7.655Kg/m³（这里进行的换算）。

我们试想：铸造钢球密度通常情况下相当于锻轧钢球密度的多少？虽然这是一个经验数据得到的，但是非常实用，就如同钢球重量的计算、钢球使用的圆钢下料长度的计算一样。

 3、铸造钢球的材质归属问题

就铸造钢球而言，现在有两类材质，一个是铬系合金铸球（低、中、高铬球），属于白口铸铁类；另一个是CADI铸球，属于等温淬火球墨铸铁类（将灰口铸铁铁水经球化处理后获得，析出的石墨呈球状，简称球铁，比普通灰口铸铁有较高强度、较好韧性和塑性，用于制造内燃机、汽车零部件及农机具等）。

目前铸球生产大部分采用铁模覆砂工艺，少数采用手工铁模生产工艺。实际上手工铁模生产是利用铁模激冷工艺，铸球组织细化比砂模铸造好，铁模铸造的铸球铸态硬度比砂模要高3-5HRC（前些年，还有一些前辈研究过离心铸球，因存在组织不均匀问题，目前还在继续研究中）。
